Трехходовой клапан PRO AQUA: классика экономного смешения

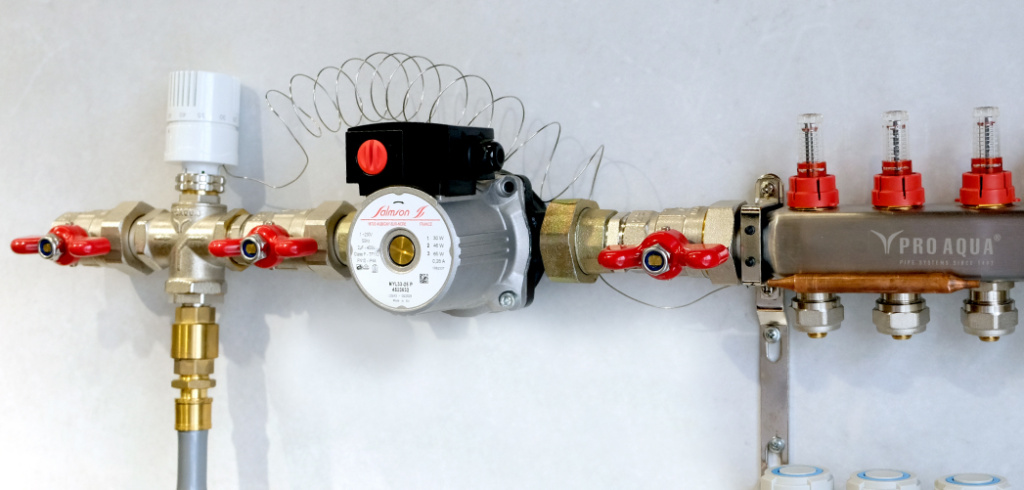

Для системы водяного теплого пола критически важно снизить температуру теплоносителя (с 70-95 ℃ до комфортных 40-50 ℃). Одним из простых и экономичных вариантов решения является установка смесительного узла на базе трехходового смесительного клапана PRO AQUA.

Дополнительная комплектация трехходового клапана термоголовкой PRO AQUA с выносным датчиком температуры более качественно регулировать режим работы системы отопления. Давайте разберемся, как это функционирует.

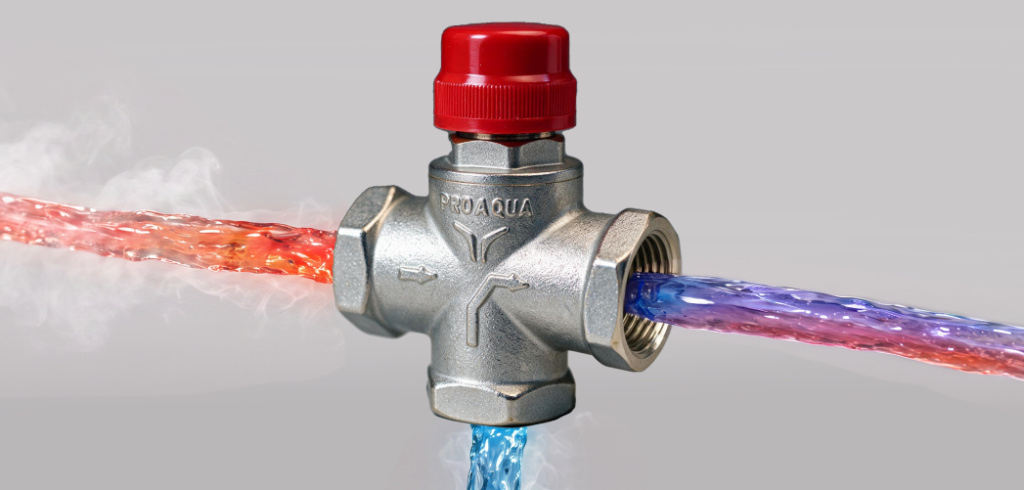

Трехходовой смесительный клапан – основа узла, главный регулирующий элемент. В корпусе клапана – три патрубка: вход горячей воды от котла, вход остывшей воды из обратного контура и выход смешанной воды в теплый пол. Внутри шток регулирует пропорции смешивания. Клапан может устанавливаться в любом монтажном положении. Направление потоков горячей (+), холодной (-) и смешанной (M) воды должно соответствовать обозначениям на корпусе клапана.



Трехходовой смесительный клапан PRO AQUA изготовлен из латуни CW617N, покрытой защитным слоем никеля. Шток, основание золотника и пружины изготовлены из нержавеющей стали AISI 316, что обеспечивает надежность и долгий срок эксплуатации. Размер резьбы присоединительных патрубков: внутренняя G1”. Пропускная способность: Kvs 3,3 м3/ч. Максимальное давление – 10 бар при максимальной температуре 120 ℃. Гарантия производителя – 5 лет.

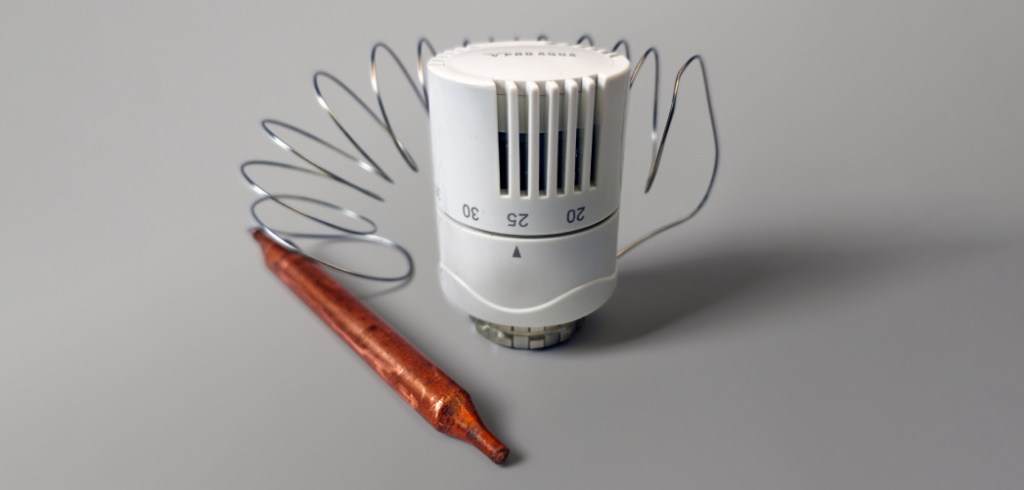

Жидкостная термоголовка с выносным датчиком температуры – «мозг» системы, управляющий клапаном. Датчик измеряет реальную температуру воды, которая подается в систему теплого пола. При превышении заданного уровня он передает сигнал термоголовке, прикрывающей клапан, уменьшая подмес горячего теплоносителя. При остывании процесс идет в обратную сторону. Это обеспечивает высокую точность регулировки.



Корпус жидкостной термоголовки изготовлен из качественного ударопрочного ABS-пластика. На корпус нанесена шкала температур в диапазоне от 20 до 60 ℃. Присоединительная гайка размером M30 x 1.5 изготовлена из никелированной латуни и имеет особую ребристую форму для надежной фиксации и простоты использования. Длина капиллярной трубки – 2 метра. Гарантия производителя – 5 лет.

Оптимизация денежных затрат за счет использования трехходового клапана смешения с термоголовкой, с учетом необходимого комплекта запорной и предохранительной арматуры с резьбовыми фитингами, может составить порядка 15-20% в сравнении с альтернативным вариантом установки насосно-смесительного узла (без циркуляционного насоса) в аналогичной системе отопления.
