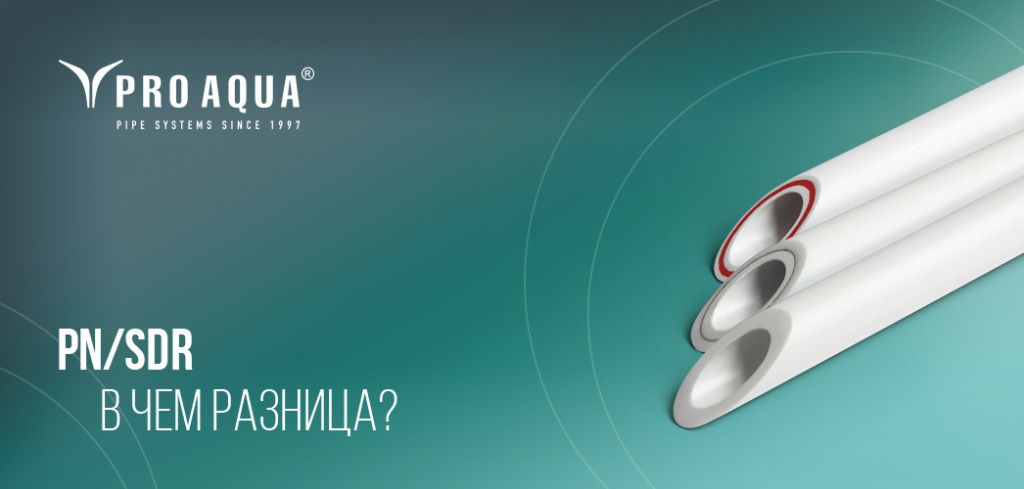

Классификация PN и SDR, в чем разница между ними?

Полипропиленовые трубы имеют несколько классификаций, которые, несут в себе важную информацию. Технические специалисты компании «Про Аква» рассказывают, в чем отличие классификации PN и SDR.

ппр трубы классификация.jpg

Начнем с того, что обозначение PN использовалось в старом ГОСТ Р 52134-2003, который действовал до 1 января 2015 года, в новом ГОСТ 32415-2013 PP-R трубы имеют иную классификацию – классы эксплуатации, SDR и соответствующее рабочее давление.

Итак, PN – это условная величина, применяемая для классификации труб из термопластов, численно равная максимальному допустимому рабочему давлению, выраженному в бар (1 бар=0,1 МПа) при 20°С в течение срока службы 50 лет. Сложно, но понятно. Однако, есть нюанс. Существует легенда, что труба PN 25 выдерживает давление 25 бар независимо от условий эксплуатации. На самом деле с ростом температуры прочность трубы падает и давление, которое труба выдерживает уменьшается, то есть PN – константа при условиях эксплуатации, которые в реальной жизни не встречаются.

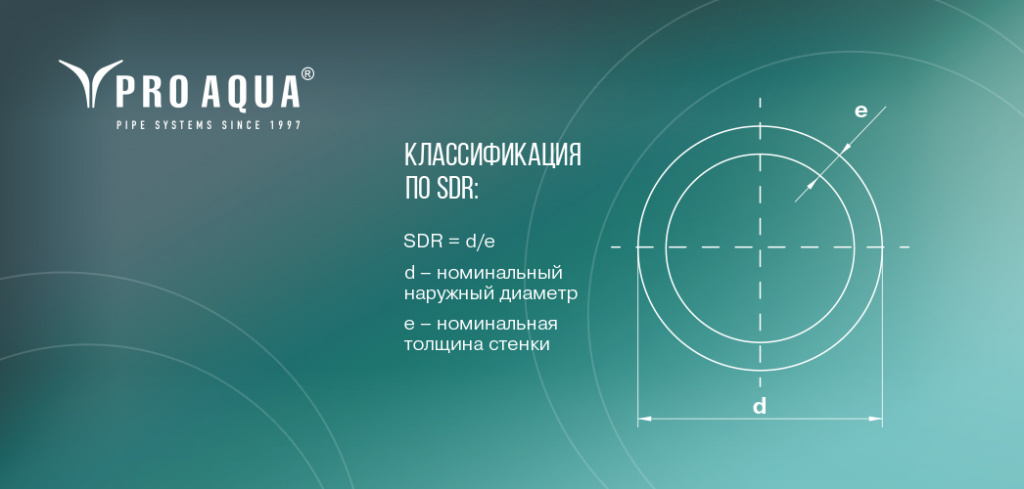

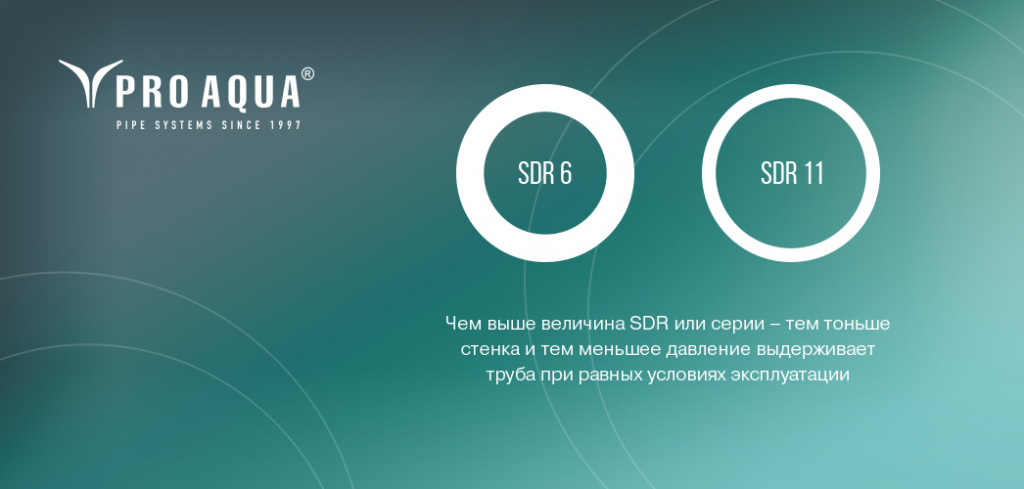

Классификация SDR (Standart Dimension Ratio – стандартный размерный коэффициент) – это размерная характеристика полимерной трубы, которая является результатом отношения внешнего диаметра к толщине стенки. Эта величина обратно пропорциональна толщине стенок трубы, то есть изделия с большим индексом SDR имеют более тонкие стенки, и наоборот – толстостенная труба обозначается меньшим SDR.

SDR классификация ппр труб.jpg

ппр трубы SDR или PN.jpg

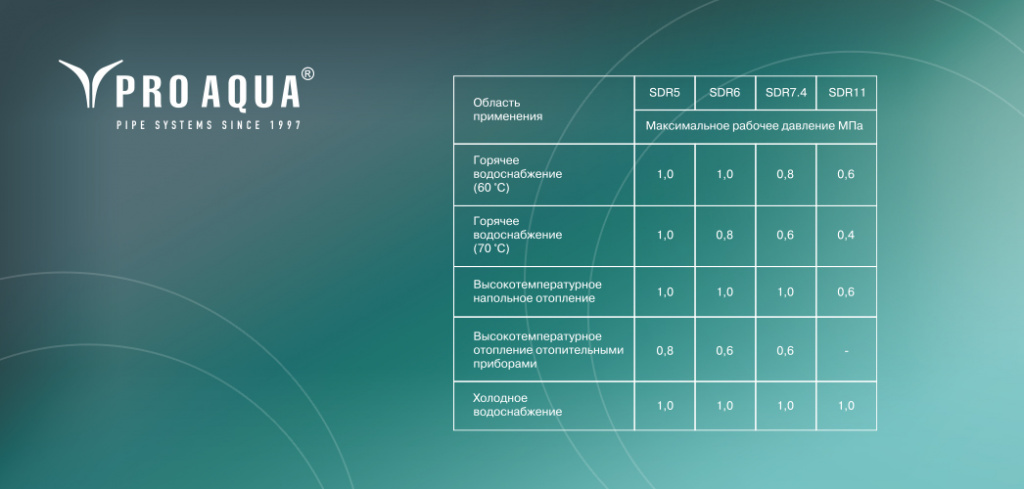

Таким образом зная область применения и необходимое давление, можно безошибочно определить классификацию трубы, необходимую для объекта:

полипропиленовые трубы SDR.jpg
