Программа для проектирования систем отопления PRO AQUA SET 7.2

Программа PRO AQUA SET 7.2 предназначена для проектирования новых систем отопления, регулирования существующих систем (напр., в зданиях после тепловой модернизации), а также для проектирования системы трубопроводов в системе холодоснабжения. Преимуществом программы является возможность использования многих источников тепла (холода) в одном проекте, что применимо при проектировании, например, четырехтрубных систем.

Новые функции программы

• Трехмерная визуализация системы во всем здании или на выбранном этаже;

• Возможность редактирования вертикального масштаба системы;

• Возможность быстрого отображения нужного плана;

• Возможность проверки корректности расположения этажей.

Характеристика программы

Программа позволяет выполнить полный гидравлический расчет системы, в рамках которого:

• Подбирает диаметры трубопроводов.

• Определяет гидравлические сопротивления отдельных участков с учетом гравитационного давления, являющегося следствием остывания теплоносителя в трубопроводах и потребителях тепла.

• Определяет общие потери давления в системе.

• Уменьшает избыток давления в участках посредством подбора предварительных настроек клапанов или подбора диаметра отверстия дроссельной шайбы. Учитывает необходимость обеспечения надлежащего гидравлического сопротивления участка.

• Подбирает настройки регуляторов перепада давления, установленных проектировщиком в выбранных им местах (основание стояка, ветвь системы, т.д.).

• Автоматически учитывает требования относительно авторитетов термостатических клапанов (соответствующий перепад давления на клапанах).

• Подбирает насосные группы.

• Подбирает насосы.

• Позволяет применять гидравлические стрелки.

• Позволяет применять спаренные коллекторы.

Программа позволяет выполнять тепловой расчет, в рамках которого:

• Определяет теплопоступления от трубопроводов, находящихся в помещениях.

• Определяет остывание теплоносителя в трубопроводах.

• Для указанной потребности в тепловой мощности определяет требуемые размеры отопительных приборов.

• Подбирает нужный расход теплоносителя, поступающего существующим потребителям тепла с учетом его остывания в трубопроводах, а также теплопоступления от трубопроводов (вариант регулирования существующей системы, напр., в утепленных зданиях).

• Учитывает воздействие остывания теплоносителя в трубопроводах на значение гравитационного давления в отдельных участках, а также на тепловоую мощность потребителей тепла.

• Определяет параметры проектируемых напольных отопительных приборов.

В программе возможно спроектировать следующие системы:

• Насосная система.

• Система трубопроводов: однотрубная, двухтрубная, смешанная.

• Тепло- или хладоноситель: вода, этиленгликоль, пропиленгликоль.

• Нижняя и верхняя разводка, системы с горизонтальной разводкой, коллекторные системы.

• Конвекционные, напольные или стеновые отопительные приборы.

• Автоматические воздухоотводчики (не должно быть воздуховыпускной системы).

• Ручные или термостатические радиаторные клапаны.

• Предварительная регулировка посредством использования клапанов с преднастройкой или дроссельных шайб.

• Стабилизация перепада давления путем использования дроссельных стабилизаторов.

• Возможность использования регуляторов расхода.

• База программы включает в себя данные по трубопроводам, арматуре и отопительным приборам.

В одном проекте можно одновременно использовать различные арматуру, трубопроводы и отопительные приборы.

Программа PRO AQUA SET 7.2 дает возможность проектировать большие системы (даже 140 стояков и 12000 отопительных приборов). Поставляемая вместе с программой библиотека типовых фрагментов рисунков (блоков) таких как этажестояки, элементы поквартирных и распределительных систем позволяет быстро создавать развернутую плоскую схему. Кроме того, пользователь сможет создавать почти неограниченное количество собственных блоков, состоящих из любых фрагментов чертежа. Данные блоки могут быть затем использованы в других проектах. Благодаря функции размножения элементов чертежа можно, напр., ввести фрагмент развернутой плоской схемы системы для всего этажа (очередные стояки или поквартирные системы) и затем автоматически создать схему и данные для следующих этажей.

Ввод данных

Исходные данные для проектирования могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о начерченных элементах вносится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арматуру, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода данных программа снабжена:

• Возможностью одновременного редактирования многих элементов системы.

• Возможностью использования готовых блоков.

• Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.

• Возможностью определения неограниченного количества собственных блоков, состоящих из любых фрагментов рисунка.

• Быстрым доступом к справочной информации по вводимым параметрам.

• Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.

• Функцией динамического связывания данных из рисунка с данными из таблицы.

• Системой, помогающей в соединении арматуры, отопительных приборов

• и других элементов системы с помощью трубопроводов.

• Функцией автоматического создания системы стояков на основании плана.

• Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

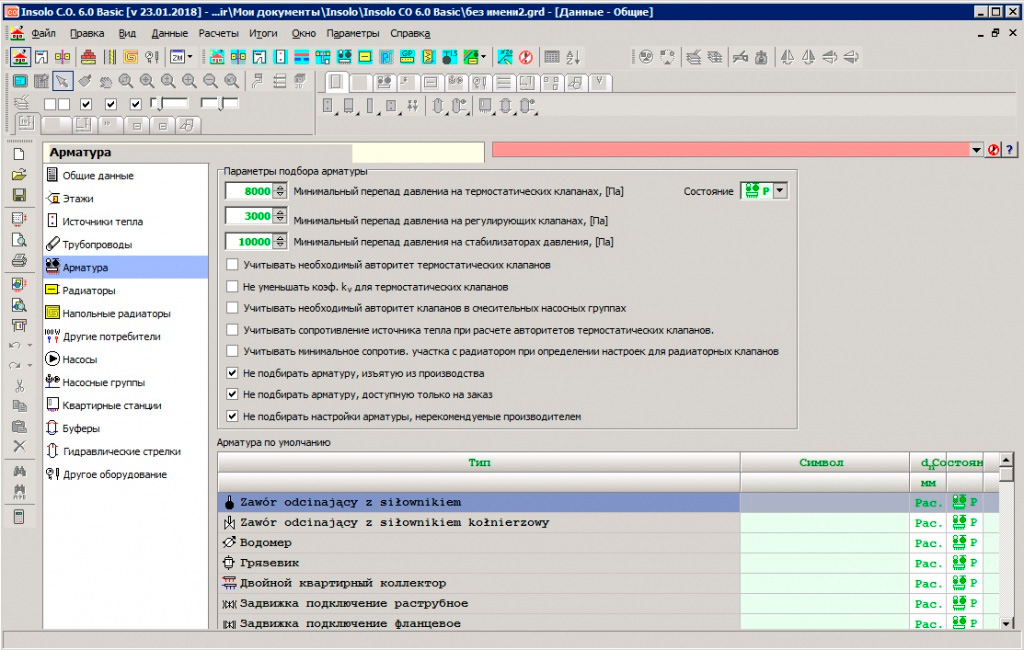

Проверка правильности заданных данных

• С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию об задаваемой величине или вызвать соответствующие данные из базы.

• Программа выдает сообщения о гидравлических неправильностях в спроектированной системе.

Графический редактор

Для создания проекта необходим рисунок с обозначенными зонами помещений. Они могут быть созданы вручную или подгружены вместе со строительными подосновами из программы OZC. Если в программе OZC была создана трехмерная модель здания, то в программу SET будут загружены рисунки вместе с результатами расчета. Если же здание задавалось только в таблицу, то оно будет загружено как список помещений с результатами расчета.

Наиболее комфортный режим работы, позволяющий использовать возможность содействия программ PRO AQUA OZC 6.9 Basic и PRO AQUA SET 7.2

1. Загрузка строительных подоснов из файлов, напр., DWG, DXF, WMF.
   в программу PRO AQUA OZC 6.9 Basic.

2. Создание в программе PRO AQUA OZC 6.9 Basic модели здания и выполнение теплового расчета.

3. Загрузка результатов расчета из программы PRO AQUA OZC 6.9 Basic (значение тепловой нагрузки, а также планов этажей) в программу PRO AQUA SET 7.2.

4. Создание системы отопления в программе PRO AQUA SET 7.2 и выполнение расчета.

Проектирование системы может происходить только на схеме, только на плане или частично на планах и частично на схеме. В случае черчения на планах, программа SET автоматически создает простую плоскую схему стояков, соединяющую отдельные планы.

Функции, помогающие в рисовании:

• Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.

• Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).

• Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспосабливается к подключаемому оборудованию (напр., к расстоянию точек подсоединения отопительных приборов).

• Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.

• Автоматическая вставка отопительных радиаторов у окон.

• Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.

• Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.

• Возможность использования зеркальных отображений рисунков.

• Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этаже стояков, элементов поквартирных и распределительных систем, позволяет быстро создавать развернутые плоские схемы.

• Возможность создания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Создание ранее блоки могут использоваться в разных проектах.

Система наследования данных по умолчанию

Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр., каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на чертеже. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на чертёж. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме. Система наследования данных позволяет:

• Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные),

• Быстро менять данные в случае изменения основных положений проекта или создания разных проектов.

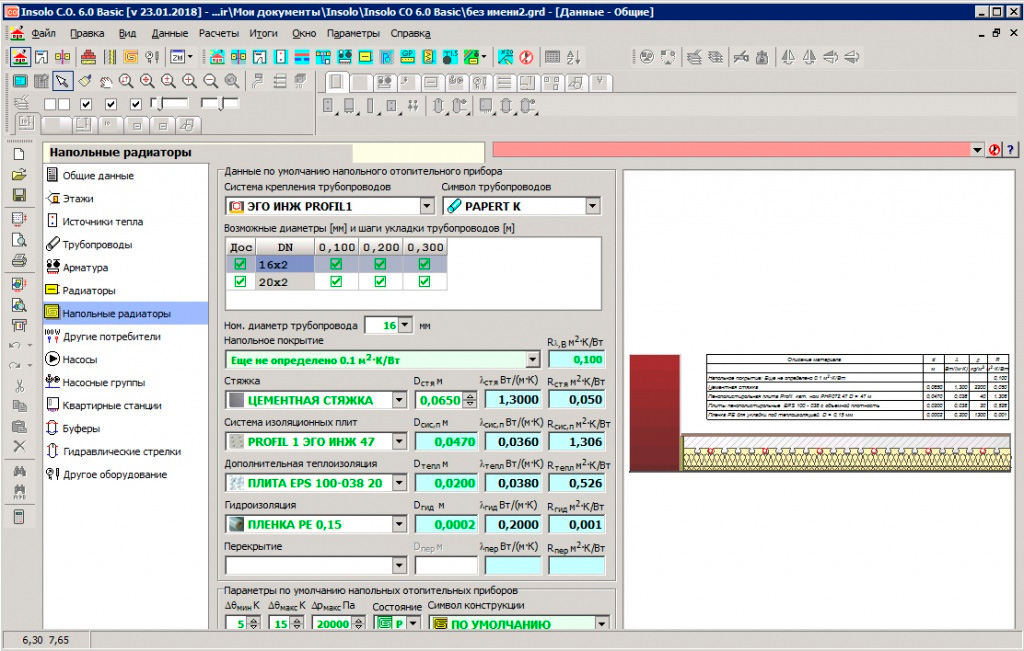

Проектирование напольных отопительных приборов

Программа имеет встроенный модуль проектирования напольных отопительных приборов. Он является неотъемлемой частью графической системы проектирования системы отопления. Первым шагом при проектировании теплого пола является определение конструкции перекрытия, в котором находится спираль. Каталоги программы снабжены наиболее употребительными системами напольного отопления, в состав которых входят: трубопроводы, системные плиты, системная тепло- и гидроизоляция, системы крепления трубопроводов. Существует возможность создания каталога наиболее употребительных конструкций, которые потом могут быть использованы в следующих проектах. Программа выполняет расчеты в соответствии с польской нормой PN-EN 1264. Система напольного отопления проектируется согласно выбранному способу монтажа – мокрому или сухому и определенной конструкции перекрытия. Параметры конструкции заданы как данные по умолчанию, характерные для выбранного производителя. Существует возможность индивидуального проектирования теплоизоляции перекрытия. Предварительный расчет эффективности напольного отопительного прибора можно выполнить непосредственно после ввода его конструкции. Это позволяет ориентировочно оценить тепловую эффективность отопительного прибора, температуру поверхности пола и другие параметры. Полученные результаты могут оказаться пригодными при проектировании теплого пола в конкретных помещениях. Вводя напольные отопительные приборы в плоскую развернутую схему, достаточно указать информацию о типе отопительного прибора, доли его теплоотдачи в тепловой нагрузке помещения, а также части пола, предназначенной под напольный отопительный прибор. Программа во время расчета сама примет нужный шаг трубопроводов в спирали, определит реальную площадь отопительного прибора, а также длину спирали.

Проверка данных и результатов расчета

Во время ввода данных программа проверяет правильность задаваемых данных. Это позволяет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления. Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого поиска места, в котором появилась ошибка (автоматический поиск таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).

Трехмерная визуализация системы

Программа PRO AQUA SET 7.2 оснащена новым модулем трехмерной визуализации системы отопления. Данный модуль похож на модуль трехмерной визуализации здания, который реализован в программе PRO AQUA OZC 6.9 Basic. Благодаря этому модулю очень быстро можно проверить корректность спроектированной системы, а также быстро передвигаться в проекте. ЗD-модуль позволяет перемещать элементы системы относительно вертикального масштаба.

Аксонометрический чертеж системы трубопроводов

Программа PRO AQUA SET 7.2 выводит аксонометрический чертеж системы отопления на экран, что позволяет быстро посмотреть спроектированную систему и проверить её. Проектировщик сможет оценить корректность расположения трубопроводов и других элементов системы по отношению к конструкции здания. Для того, чтобы аксонометрия была более читаемая, имеется возможность определения видимости элементов разного типа, например, отопительных приборов или зон помещений, а также возможность просматривания каждого этажа в отдельности.

Результаты расчета

Результаты расчета представляются как в графической, так и в табличной формах. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.).
Содержимое таблиц можно менять (выбор отображаемых столбцов и строк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов.
На итоговых чертежах отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка. Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью.
В случае, когда чертёж не помещается на одном листе бумаги, программа печатает его несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие чертежи. Программа оснащена также функцией сохранения чертежей в форматах DXF или DWG. Чертежи с такими форматами могут быть использованы, напр., в программе Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр., в электронные таблицы, редактор текста, и т.д.).

Системные требования

Программа работает в системах MS Windows (XP, Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:

- Процессор 1200 Мгц,
- Оперативная память 1 ГБ,
- Цветной монитор с разрешением как минимум 1024х768,
- 200 МБ свободной памяти на жестком диске,
- Графическая карта с поддержкой OpenGL как минимум версия 2.0:
все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Внимание! Программу PRO AQUA SET 7.2 можно активировать в режиме пробной версии, которая будет действовать 30 дней. Эту версию можно будет активировать только один раз!

О правилах выдачи лицензий (ключей) для активации полной версии программы вы можете узнать у сотрудника PRO AQUA ответственного за Вашу организацию.
