Этажные коллекторные узлы PRO AQUA - эффективное использование и возможность индивидуального учета тепла

В настоящее время большинство современных отопительных систем в многоэтажных зданиях проектируется с учётом горизонтальной разводки теплоносителя. Горизонтальные системы отопления позволяют обеспечить эффективное регулирование и индивидуальный учет тепла для каждого потребителя.

В горизонтальных системах отопления стояк выносится за пределы квартиры, и располагается на лестничной площадке, что исключает риск ущерба жилым помещениям в случае аварии. Для присоединения квартир к стоякам и распределения теплоносителя между ними, на лестничной площадке размещается этажный коллекторный узел, что предоставляет свободный доступ эксплуатирующей организации для контроля его работы, настройки, обслуживания и сбора показаний теплосчетчиков.

Для современных инженерных систем компания «Про Аква» предлагает готовые решения – этажные коллекторные узлы PRO AQUA. Комплектация и сборка этажных коллекторных узлов производится на заводе «ПРО АКВА» в г. Хотьково. После опрессовки узлы поставляются на объект заводской сборки.

Преимущества узлов заводской сборки:

высокое качество производства и сборки в заводских условиях;
опрессовка каждого узла при сборе;
возможность подготовки узла по индивидуальному заказу;
упрощение и снижение сроков монтажа;
гарантия от одного производителя на весь узел, а не на компоненты;
единое окно для обращения по сервису;
ускорение и упрощение процесса проектирования;
единовременная поставка на объект узла целиком (компоненты в россыпь могут прийти в разные сроки).

Этажные коллекторные узлы PRO AQUA состоят из модуля ввода, распределительного коллектора, подающих и обратных отводов к потребителям.
Модуль ввода состоит из запорной арматуры, фильтра, регулятора перепада давления и клапана-партнера. Балансировочные клапаны в составе узла PRO AQUA, представлены итальянской компанией Giacomini. Автоматический балансировочный клапан – регулятор перепада давления R206C-1 поддерживает постоянный перепад давления на входе и выходе в квартирную систему отопления, тем самым гидравлически увязывая работу узла с остальными элементами системы отопления здания. Ручной балансировочный клапан-партнер устанавливается в паре с регулятором перепада давления для ограничения максимального расхода теплоносителя на этаж и измерения текущего расхода.

Распределительные коллекторы PRO AQUA из высококачественной нержавеющей стали AISI 304 выпускаются на заводе компании «ПРО АКВА», специализирующемся только на коллекторных блоках. Пропускная способность коллекторов увеличена на 20% за счет квадратного сечения, тогда как в большинстве аналогов сечение круглое. Благодаря большей площади сечения происходит лучшее удаление воздуха из теплоносителя, что в последствие поможет избежать коррозии в контуре системы отопления квартиры. С завода коллектор оснащается ручным воздухоотводчиком, а опционально можно установить автоматический.

На подающих и обратных отводах устанавливается запорная арматура для дренажа и перекрытия потока, ремонтные вставки для теплосчетчиков или теплосчетчики, и ручные балансировочные клапаны, для точной настройки и обеспечения необходимого расхода каждому потребителю.
Этажные коллекторные узлы PRO AQUA – качественное и надежное решение для комплектации современной отопительной системы. Гарантия 5 лет.

Компания PRO AQUA с 2018 года активно участвует в развитии BIM проектирования и может предоставить своим клиентах широкий ассортимент моделей на русском и английском языках.

BIM (Building Information Model) может рассматриваться как информационная модель (цифровой двойник) строительного оборудования или материала. Компании работающие в среде BIM экономят огромное количество времени при проектировании, т.к. разные отделы могут работать над проектом параллельно и наблюдать за тем, какие произошли изменения в здании и где проходят различные системы на плане, тем самым избегая коллизий.

Все стандартные типы квартирных и этажных узлов так же представлены компанией PRO AQUA, в виде BIM семейств для упрощения работы и сокращения времени проектирования внутренних систем отопления и водоснабжения.

Наши специалисты постоянно получают обратную связь от своих клиентов и учитывает все пожелания при разработке новых моделей и модернизации старых.

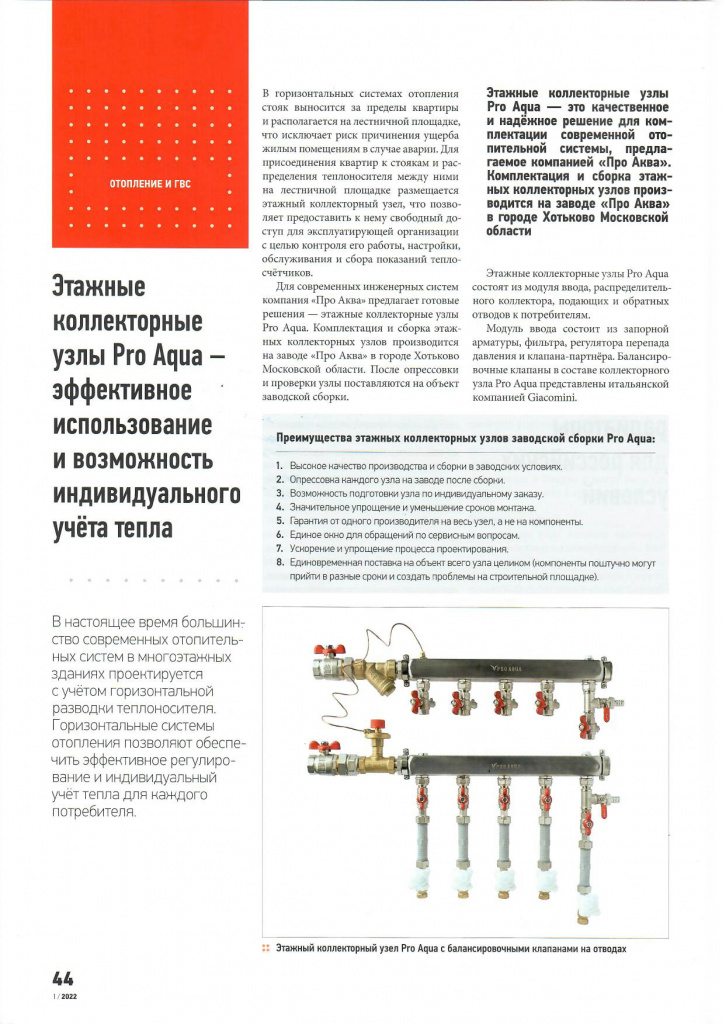

СОК 1.22 коллекторы2.jpg
